引言

5G 高頻技術的商用化帶動了電力電子設備的飛速發展，各種設備加速向微型化、多功能化等方向靠攏，設備內部的空間利用率大幅上升，但也擠占了散熱空間，造成設備內部熱量積蓄嚴重，使得設備的工作安全隱患增大、使用壽命降低，嚴重影響了電力電子設備的穩定運行。研究表明電子器件溫度每升高2℃，可靠性下降 10%；溫度達到 50℃時的壽命只有25℃時的 1/6，因此如何實現有限空間內的快速散熱是現如今電力電子設備發展的關鍵問題。

聚合物材料因其具有加工簡便、耐熱性能好和機械強度高等優勢在電工設備和電子器件等領域的應用十分廣泛，但是絕大多數聚合物材料的導熱性能較低，這歸因于聚合物材料缺少可以高效導熱的載體如自由電子等。

聚合物材料間的熱量傳輸主要通過聲子，是利用分子或原子間的相互碰撞來傳輸。但是由于聚合物材料內部短程有序、長程無序的結構特性，整體的分子鏈段自由取向、隨機纏結，導致分子不規則運動，從而引發嚴重的聲子散射，無法實現快速導熱。

目前提高聚合物材料導熱性能的主要方法是引入高導熱填料，使熱量更多地沿著導熱填料組成的通路進行傳輸，不僅能夠改善聚合物材料導熱性能不足的缺陷，而且還能保留聚合物材料的優勢。這種填充型導熱復合材料在 LED、電氣絕緣材料封裝、熱界面材料、航空航天等多種散熱領域中受到廣泛的關注（見圖 1）。

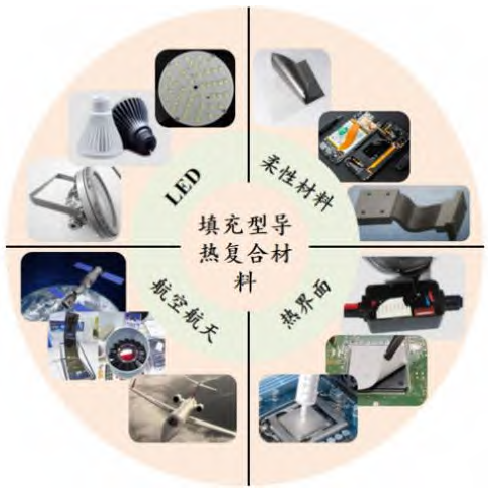

圖 1  填充型導熱復合材料的應用

如圖 2 所示，填充型導熱復合材料的導熱機理符合導熱逾滲理論，即填料的含量對導熱性能的影響。當摻雜填料的含量較低時，片與片之間不能良好接觸，從而不能很好地在基體內部發揮作用，導熱性能較差；當填料的含量達到某一閾值時，片與片之間緊密接觸，填料在基體中形成完整的導熱通路，有利于熱量沿著高導熱填料之間傳遞，從而實現熱量的高效傳輸。

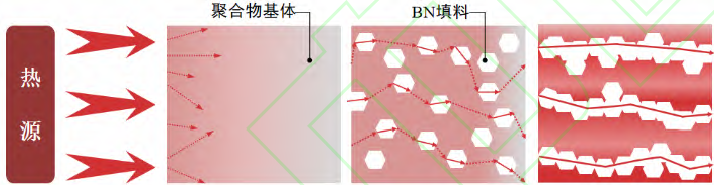

圖 2   不同填料含量復合材料的導熱路徑

常用的導熱填料主要有金屬、碳系以及陶瓷填料，部分填料的導熱系數如表 1 所示。相比于金屬、碳系填料，陶瓷粒子主要通過晶格振動實現熱量的快速傳遞，而且因其內部沒有自由運動的電子從而具有優異的電絕緣性能，是制備高導熱絕緣聚合物材料的首選填料。

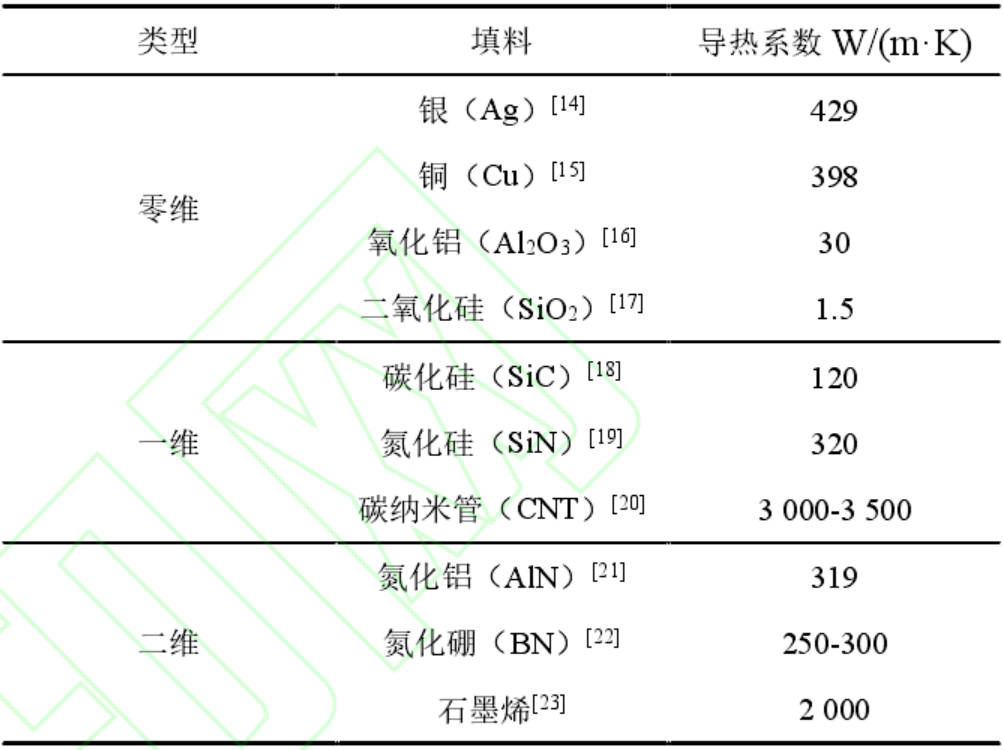

表 1  部分常見填料的導熱系數

相比于一些導熱系數較低的氧化物（Al2O3、SiO2），非氧化物類陶瓷填料自身具有較強的原子鍵，能夠有效減弱因晶格缺陷引起的聲子散射現象，從而具有較強的導熱性能。尤其是六方氮化硼（h-BN），是陶瓷材料中導熱性能最好的填料之一。h-BN 的結構和性質都與石墨相近，具有優異的固有導熱以及熱、化學穩定性能。

室溫下 h-BN 的導熱系數在300 W/(m·K)左右。并且 h-BN 還具有石墨所沒有的電絕緣性能，因此在導熱領域受到很大的關注。而AlN 同樣具備優異的導熱性能以及良好的電絕緣性，但是其在潮濕的環境極易與水中羥基形成氫氧化鋁，在表面形成氧化鋁層，降低其熱導率，而且也改變其物化性能，給 AlN 粉體的應用帶來困難。

傳統的導熱復合材料通過增加填料的含量來提高導熱性，這種影響復合材料其他性能的方式并不適用于現階段所需多功能并存的電子器件?，F(xiàn)如今越來越多的研究傾向于如何實現填料在低含量下復合材料導熱性能的高效提升。

本文首先對 h-BN 填料進行詳細介紹，然后從不同角度闡述 BN 提升復合材料導熱性能的方式，包括單一填料處理（提升 BN 的比表面積以及對 BN 進行表面改性）、多種填料的復合、3D 導熱網絡的構建三個方面詳細論述了現階段聚合物基復合材料導熱性能得到高效提升的方式，總結了當前導熱復合材料這一領域存在的一些問題以及面臨的挑戰。

01

六方氮化硼（h-BN）本質特征

BN 材料作為僅由 N 原子和 B 原子構成的共價化合物，常態下為白色粉末，因其結構與石墨相似，因此被稱為“白色石墨”。相比于石墨的 C-C 鍵，h-BN層內的 B-N 鍵鍵能更強，表現為更強的化學穩定性以及化學惰性。但是這種高化學穩定性與化學惰性同時影響了 h-BN 的表面活性，使得 h-BN 表面改性的難度增加。

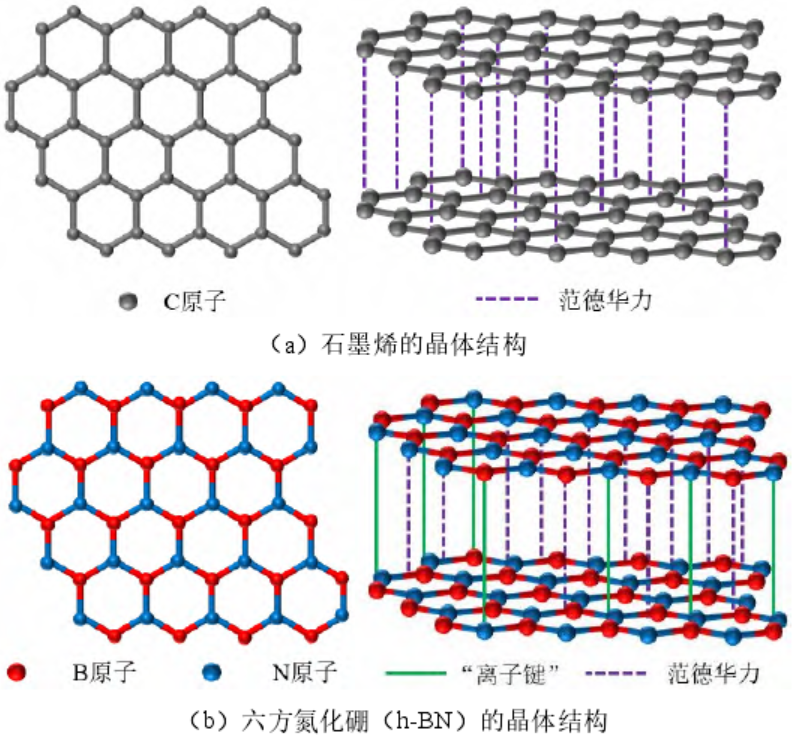

圖 3 石墨烯和六方氮化硼的晶體結構

如圖 3，h-BN 與石墨的層與層之間主要通過范德華力連接，但是由于 B 原子與不同層的N 原子相對，電負性的較大差異會在 h-BN 層間發生靜電相互作用，形成類似于離子鍵的作用力，被稱為“Lip-Lip”作用，使得 h-BN 的層間作用力大于石墨，具體表現為 h-BN 的剝離難度大于石墨。

02

氮化硼填料處理策略

影響聚合物基復合材料導熱性能的關鍵性因素在于聚合物基體內部是否存在連續穩定的導熱通路。以 h-BN 為例，h-BN 之間強的相互作用使其具有長程有序的晶格結構，在聚合物基體中通過面面相連的方式構建導熱通路，因此大尺寸的 h-BN 在聚合物基體中彼此連接的概率更大，更容易構建導熱通路，如圖 2 所示。

相比于聚合物內部雜亂無序的分子鏈而言，摻雜 h-BN 的復合材料在進行熱量傳輸時，聲子可沿著由 h-BN 構建的導熱通路進行高效有序的運動，聲子平均自由程較大，更有利于熱量的傳輸。但是 h-BN 的疏水特性使其在聚合物基體中的分散性較差，很容易發生填料團聚的現象，造成嚴重的聲子散射，影響熱量的有序傳輸。如何提升 h-BN 在聚合物基體中的分散性是解決這一問題的有效方法。

本節從不同形貌及尺寸 h-BN 的制備以及對 h-BN 進行表面改性兩個方面出發，綜述了現階段通過對 h-BN 填料進行處理來提升復合材料導熱性能的研究進展。

2.1 h-BN 剝離方法

h-BN 的形貌及尺寸對復合材料的導熱性能有很大的影響，市售的 h-BN 大多數都是團聚在一起，成粉體狀或塊體狀，導熱系數大多在 30-300 W/(m·K)之間，然而通過剝離能夠降低層間的界面熱阻，得到的BN 納米片（BNNS）的導熱系數可達 300-2000  W/(m·K)左右。填料的尺寸越大，越容易在聚合物基體中構建導熱通路，且不同取向的填料對復合材料面內和面外的導熱性能均有不同的影響，對于特定方向的散熱十分有效。現階段常用的剝離方式有球磨法、水熱法、液相剝離等方式。

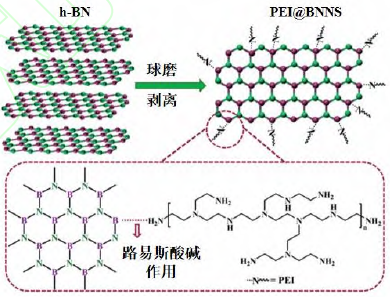

球磨法因其制備工藝簡單，成本低以及可大規模生產等優勢廣泛應用在 BNNS 的生產中，其制備的原理是通過強剪切力破壞 h-BN 層間的范德華力從而實現剝離。具體地，球磨法剝離 h-BN 存在兩種機制：邊緣脫落以及中間卷曲剝離，即研磨球與顆粒邊緣碰撞以及在顆粒表面滾動兩種形式。

然而，在剝離的過程中很容易因為剪切力的作用破壞 h-BN 的晶格從而引入缺陷，嚴重影響其固有性質。因此，Li等人通過控制研磨球的大小來調控研磨時產生的能量，從而減小 h-BN 晶格受到破壞的程度，最終得到了厚度僅為 2-4nm 的 BNNS。

另外，在溶液中通過超聲、加熱等方式剝離 h-BN 的應用也十分廣泛，高溫高壓的條件會增加分子的布朗運動，從而使 h-BN 的層間剝離能降低，結合溶劑的協同作用從而更容易地剝離 h-BN。

Tian 等人在水熱的過程中引入超聲作用，借助超聲引發的空穴現象產生強沖擊波和高局部湍流，結合高壓環境，更容易破壞 h-BN 層間的范德華力，再通過溶劑的插層實現剝離。

通過水熱法得到的 BNNS 結構較為完整，且操作簡單，是一種制備低層數二維材料的有效方式。相比于其他剝離方式，水熱法得到的BNNS 在復合體系中很可能會面臨再次發生團聚這一問題。

有研究表明，當輔助劑的表面張力與填料層間的表面張力相近時，輔助劑與填料之間的相互作用恰好可以平衡填料之間的相互作用，從而使剝離的填料更加穩定。異丙醇（IPA）作為一種與 h-BN表面張力相近的極性溶劑，在剝離過程中能夠起到良好的輔助效果。

Sharma 等人選擇異丙醇作為有機極性溶劑，借助水合肼的插層作用，在高壓釜中220℃反應 18h 得到了層數少、尺寸較為完整且結構穩定的 BNNS。同樣地，Zhao 等人結合超聲、水熱以及液相剝離這三種制備工藝，將 h-BN 分散在異丙醇和水的混合溶液中，輔以檸檬酸三鈉的插層作用，經過長時間的超聲處理以及水熱反應得到了晶體結構保存完好的 BNNS。

綜上所述，利用不同的剝離方式得到的 BNNS 都存在不同的優缺點，機械剝離以及超聲作用雖能大規模生產，但是強的物理作用力使得 h-BN 的結構受到嚴重破壞，從而對 h-BN 的固有屬性造成一定影響。

在溶劑中剝離如水熱、液相剝離等方式得到的 BNNS的層數較少，但是產率較低，難以大規模生產。因此，利用多種剝離方式共同對 h-BN 進行作用，能夠更高效率的制備少層 BNNS，并且選擇插層效果優異的輔助劑，確保 BNNS 在基體中的分散效果更加穩定。
